110kv电缆技术参数详细介绍

发布时间：2023-10-31标签：110kv电缆/220kv电缆

一、执行标准

110kv电缆执行GB/T11017-2002《额定电压110KV交联聚乙烯绝缘电力电缆及其附件》及IEC60840-2004《额定电压30kV(Um=36kV)以上至150kV(Um=170kV)挤包绝缘电力电缆及附件一一试验方法和要求》等标准。

二、型号及名称

型号			名称
类型	铜芯	铝芯	名称
普通型	YJLW02	YJLLW02	交联聚乙烯绝缘波纹铝护套聚氯乙烯外护套电力电缆
	YJLW03	YJLLW03	交联聚乙烯绝缘波纹铝护套聚乙烯外护套电力电缆
	YJLW02-Z	YJLLW02-Z	交联聚乙烯绝缘波纹铝护套聚氯乙烯外护套纵向阻水电力电缆
	YJLW03-Z	YJLLW03-Z	交联聚乙烯绝缘波纹铝护套聚乙烯外护套纵向阻水电力电缆
阻燃型	ZR-YJLW02	ZR-YJLLW02	交联聚乙烯绝缘波纹铝护套聚氯乙烯外护套电力电缆
阻燃型	ZR-YJLW02-Z	ZR-YJLLW02-Z	交联聚乙烯绝缘波纹铝护套聚氯乙烯外护套纵向阻水电力电缆
防蚁型	FY-YJLW02	FY-YJLLW02	交联聚乙烯绝缘波纹铝护套聚氯乙烯外护套电力电缆
	FY-YJLW03	FY-YJLLW03	交联聚乙烯绝缘波纹铝护套聚乙烯外护套电力电缆
	FY-YJLW02-ZFY-YJLLW2-Z	FY-YJLW02-ZFY-YJLLW2-Z	交联聚乙烯绝缘波纹铝护套聚氯乙烯外护套纵向阻水电力电缆
	FY-YJLW03-ZFY-YJLLW03-Z	FY-YJLW03-ZFY-YJLLW03-Z	交联聚乙烯绝缘波纹铝护套聚乙烯外护套纵向阻水电力电缆

三、电缆额定电压的表示方法

电缆的额定电压用U./U(U)表示，均为有效值，单位为KV。即U/U(U)=64/110(126)Uo一电缆设计用的导体与屏蔽或金属套之间的额定工频电压:u一电缆设计用的导体之间的额定工频电压;U一设备最高电压(使用设备的系统最高电压的最大值)。

四、使用场合

型号

使用场合

YJLW02、YJLLW02
YJLW03、YJLLW03

适用于室内、隧道、管道等场所敷设，可承受压力作用，并能承受一定的牵引力，电缆具有可靠的径向阻水功能。

YJLW02-Z、YJLLW02-ZY
JLW03-Z、YJLLW03-Z

适用于室内、隧道、管道等场所敷设，可承受压力作用，并能承受一定的牵引力，电缆具有可靠的纵向和径向阻水功能。

ZR-YJLW02、ZR-YJLLWO2

适用于有防火要求的场所敷设，可承受压力作用，并能承受一定的牵引力，电缆具有可靠的径向阻水功能。

ZR-YJLW02-Z、ZR-YJLLW02-Z

适用于有防火要求的场所敷设，可承受压力作用，并能承受一定的牵引力。电缆具有可靠的纵向和径向阻水功能。

FY-YJLW02、FY-YJLLWO2
FY-YJLW03、FY-YJLLWO3

适用于有防蚁要求的场所敷设，可承受压力作用，并能承受一定的牵引力，电缆具有可靠的径向阻水功能。

FY-YJLW02-Z、FY-YJLLWO2-Z
FY-YJLW03-Z、FY-YJLLW03-Z

适用于有防蚁要求的场所敷设，可承受压力作用并能承受一定的牵引力，电缆具有可靠的纵向和径向阻水功能。

五、产品规格

型号(包括阻燃型和防蚁型)	芯数	导体标称截面(mm2)
YJLW02、YJLLW02	1	240-1600
YJLW03、YJLLW03		240-1600
YJLW02-Z、YJLLW02-Z		240-1600
YJLW03-Z、YJLLW03-Z		240-1600

六、使用特性

1.最高额定温度：电缆导体长期允许最高工作温度为90C，短时过负载最高工作温度为105C，短路时(短路时间为5S)最高工作温度为250C

2.安装要求：电缆敷设时不受落差限制，敷设时环境温度不低于0C，如环境温度低于0C应对电缆预热。

2.1电缆最小弯曲半径：安装时:20Do;运行时:15Do，注:D为电缆外径实测值。

2.2电缆安装时的轴向最大允许牵引力T(不考虑转弯处的径向侧压力)导体:T=Kx导体截面(kg)式中系数K值为，铜导体K=7kg/mm2，铝导体K=4kg/mm22.3电缆弯曲时的允许最大侧压力PP=T/R≤500(kg/m，式中T为轴向牵引力，R为弯曲半径。

七、主要技术性能

额定电压(U。/U)KV			64/110
20C导体直流电阻(Ω/km)			符合GB/T3956-2008规定
工频耐压试验	试验电压(kV)		160
	试验时间(min)		30
	试验结果		不击穿
局部放电试验	试验电压(kV)		1.5U。
	试验结果		无
绝缘热延伸试验	试验条件		200+3C、15min、20N/cm2
	负载下最大伸长率(%)		≤110
	冷却后最大永久变形率(%)		≤15
弯曲试验后的局部放电试验	弯曲试验	弯曲半径	25(D+d)+5%
		弯曲次数	三次
	局部试验	试验电压(kV)	1.5U。
		试验结果	无
热循环后的局部放电试验	热循环试验	施加电压(kV)	128
		热循环周期	加热8h，自然冷却16h
		试验电压(kV)	1.5U。
		环周期次数	20
	局部放电试验	试验电压(kV)	1.5U。
		试验结果	无
冲击耐压后的局部放电试验	冲击耐压试验	试验条件	导体加热到95-100℃
		试验电压(kV)+10次	550
		试验结果	不击穿
	局部放电试验	试验电压(kV)	1.5U。
		试验结果	无
介质损耗角正切tg6	试验条件		导体加热到95-100℃
	试验电压(kV)		64
	试验结果		5x 10-4
电缆的容量	(测量值-标称值)/标称值≤8%
老化前后半导电层电阻系数	导体屏蔽层(Ωm)		1000
	绝缘屏蔽层(Ωm)		500
绝缘层中的微孔和杂质	25≤d1≤50nm的微孔，≤30个16.4cm³
	50um≤d1≤125um的杂质和焦烧，≤10个16.4cm³
半导电层界面微孔	≤50um
半导电层界面突起	≤125um
纵向阻水试验	水头高度		1m
	加热温度		95-100℃
	加热循环时间		加热8h，自然冷却16h为一周期
	循环次数		10次
	试验结果		两端无水分渗出

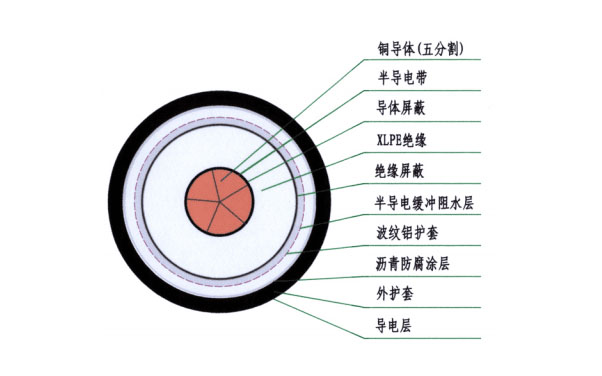

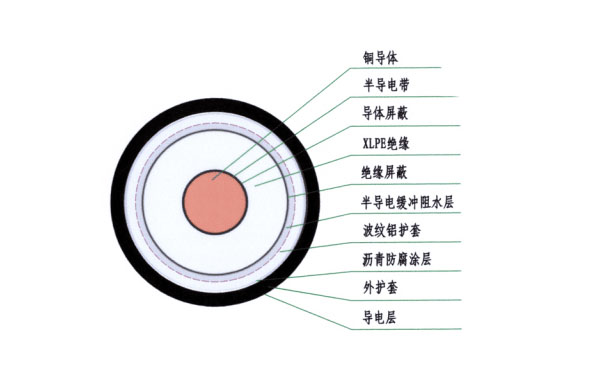

八、电缆结构

九、电缆结构参数

64/110kv交联聚乙烯绝缘电力电缆
标称截面(mm²)	导体直径(mm²)	绝缘标称厚度(mm²)	铝套厚度(mm²)	外护套厚度(mm²)	铜芯
					近似外径(mm²)	近似重量(kg/km)
					近似外径(mm²)	YJLW02YJLW02-z	YJLW03YJLW03-Z
240	18.5+0.2	19	2	4	90	7987	7499
300	20.7+0.2	18.5	2	4	91	8620	8126
400	23.5+0.2	17.5	2	4	92	9576	9077
500	26.5+0.2	16.5	2	4	94	10636	10125
630	29.8+0.2	16	2	4.5	98	12234	11638
800	33.8+0.2	16	2	4.5	101	13996	13380
800(分割)	35.0+0.2	16	2	4.5	102	13996	13380
1000	39.2+0.2	16	2.3	4.5	108	16625	15965
1200	42.0+0.2	16	2.3	5	112	18957	18199
1400	45.0+0.2	16	2.3	5	115	21069	20289
1600	49.0+0.2	16	2.3	5	119	23161	22360

标称截面(mm²)	导体直径(mm²)	绝缘标称厚度(mm²)	铝套厚度(mm²)	外护套厚度(mm²)	铝芯
					近似外径(mm²)	近似重量(kg/km)
					近似外径(mm²)	YJLW02YJLW02-z	YJLW03YJLW03-Z
240	18.3	19	2	4	90	6499	6011
300	20.5	18.5	2	4	91	6760	6266
400	23.6	17.5	2	4	92	7096	6597
500	26.6	16.5	2	4	94	7536	7025
630	30	16	2	4.5	98	8328	7732
800	34	16	2	4.5	101	9036	8420
1000	39.4	16	2	4.5	108	10425	9765
1200	42.3	16	2.3	4.5	112	11517	10759
1400	45.5	16	2.3	5	115	12389	11609
1600	48.5	16	2.3	5	118	13241	12440

十、电缆持续载流量

1.持续载流量依据IEC60287计算2.安装条件:1)电缆导体工作温度90C2)环境温度:空气中为40C，土壤中为25C3)土壤热阻系数10CW4)敷设深度为1000mm5)电缆的轴间距:平行设时S=250mm品字型敷设S=D(D为电缆外径)6)频率:50Hz7)负荷率100%

电缆持续载流量表
型号	YJLW02-Z、YJLW03-Z等
敷设方式	品字型排列				平行排列
敷设方式	单端接地或交叉互连		单端接地		单端接地或交叉互连		双端接地
标称截面mm²	铜芯	铝体	铜芯	铝体	铜芯	铝体	铜芯	铝体
标称截面mm²	空气中敷设电缆载流量
240	700	545	670	530	775	600	695	565
300	795	625	750	600	885	690	780	635
400	910	720	850	690	1030	805	875	725
500	1040	930	955	785	1185	935	975	820
630	1185	960	1065	890	1375	1090	1080	925
800	1395	1115	1165	995	1630	1280	1208	1040
1000	1560	1265	1265	1100	1855	1470	1320	1155
1200	1685	1390	1335	1175	2030	1625	1405	1245
1400	1805	1500	1400	1245	2205	1770	1485	1330
1600	1910	1600	1450	1305	2355	1905	1555	1400
	上壤中敷设电缆载流量
240	500	395	470	380	550	425	460	380
300	565	445	520	420	620	480	500	420
400	635	505	575	475	705	550	545	465
500	715	575	635	530	800	630	590	510
630	795	650	690	586	905	720	630	560
800	915	740	730	635	1050	825	680	605
1000	1005	825	770	685	1170	930	720	655
1200	1065	890	800	720	1255	1010	750	690
1400	1130	950	825	750	1340	1085	780	720
1600	1175	1000	845	775	1410	1150	800	745

十一载流量修正系数

不同空气温度下载流量修正系数
导体工作温度(C°）	空气温度(C°)
导体工作温度(C°）	10	15	20	25	30	35	40	45	50
90	1.26	1.22	1.18	1.14	1.1	1.05	1	0.95	0.89

不同土壤温度下载流量修正系数
导体工作温度(C°）	土壤温度(C°)
导体工作温度(C°）	10	15	20	25	30	35	40	45
90	1.11	1.07	1.04	1	0.96	0.92	0.88	0.83

不同土壤热阻系数的载流量修正系数
上壤热阻系数(k.m/W)	0.7	1	1.2	1.5	2	2.5
修正系数	1.14	1	0.93	0.84	0.74	0.67

十二电缆电性能参数

标称截面(mm²)	导体1秒钟允许最大短路电流 (KA)	20C°时导体最大直流电阻(Ω/km)	工作温度(90C) 下早体交流电阻(Ω/km)	电缆电容 (F/m)	电缆电感(mH/km)
标称截面(mm²)	导体1秒钟允许最大短路电流 (KA)	20C°时导体最大直流电阻(Ω/km)	工作温度(90C) 下早体交流电阻(Ω/km)	电缆电容 (F/m)	平行敷设S=250mm	品字型敷设S=2D
240	34.9	754	0.09701	0.124	0.759	0.509
300	43.6	0.0601	0.07772	0.135	0.737	0.488
400	58	0.047	0.06132	0.152	0.708	0.462
500	72.4	366	4845	0.167	0.685	0.443
630	91.1	0.0283	3836	0.184	660	0.427
800	115.5	0.0221	3103	0.205	0.635	408
1000	144.3	0.0176	0.02317	0.229	0.604	0.39
1200	173	0.0151	2010	0.241	0.59	0.383
1400	201.7	0.0129	0.01744	0.254	0.576	0.374
1600	230.4	0.0113	1553	0.266	0.563	0.366
