探索 220kv 电缆的奥秘

发布时间:2024-11-23标签:110kv电缆/220kv电缆

一、220kv 电缆的用途

220 千伏电缆主要用于输送大电量的电力,常见应用场合包括电网主干线、工业用电、城市供电等,能满足较大规模的用电需求,为城市居民和企业提供电力支持。
220 千伏电缆一般用于输送大电量的电力,比较常见的应用场合包括:
  • 电网主干线:在城市及重要经济区域的输电干线上使用 220 千伏电缆,能够满足较大规模的用电需求。
  • 工业用电:许多工业领域对电力质量和稳定性要求高,需要使用高压输电线路。在工业园区或大型工厂等场所,220 千伏电缆也是一个常用的选项。
  • 城市供电:220 千伏电缆可作为城市电网中的主干线路,为城市居民和企业提供电力支持。
220 千伏电缆通常用于电网输电,可用于输送高电压电能。在城市中,这些电缆通常被用于高层建筑物或工业园区的电力供应。在一些城市或地区,220 千伏电缆被用于连接发电厂和地方电网,或者将电力从远处输送到需要大量用电的地区。
220 千伏电缆主要用于输送高压电力,包括以下几个方面的应用:
  • 电力输配电:用于输送、分配和供应高压电能,将电力从发电厂输送到变电站,再分配到终端用户。
  • 地下电缆系统:用于在城市地下或地埋管道中布置电力供应网络,广泛应用于城市的交通、建筑和地下工程。
  • 风电场:用于连接风力发电机和变电站之间的电力输送,实现风能资源的利用。
  • 大型工业用电:用于大型工业企业的电力供应,如钢铁厂、石油化工厂等。
220 千伏电缆可以在以下领域中看到广泛的使用:
  • 电力行业:在电力输配电系统中,220 千伏电缆是主要的输电线缆,用于高压电能的输送和分配。
  • 建筑领域:在城市的大型建筑、地铁、隧道等工程中,地下电缆系统使用 220 千伏电缆实现电力供应。
  • 可再生能源领域:220 千伏电缆用于连接可再生能源发电设备和电网,如太阳能电站、风力发电场等。
  • 工业领域:大型工业企业,如钢铁厂、石油化工厂等,使用 220 千伏电缆进行电力供应。

二、220kv 电缆的种类

  1. XLPE 绝缘电缆:采用交联聚乙烯作为绝缘材料,具有良好电气性能和耐热性能。这种电缆适用于输送高压电力,在电力输配电系统中广泛应用。例如在城市及重要经济区域的输电干线上,工业园区或大型工厂等场所,以及城市电网中,都能看到 XLPE 绝缘电缆的身影。其良好的电气性能保证了电力传输的高效性和稳定性,耐热性能则使其能够在较高温度环境下正常工作,满足各种复杂的用电需求。
  1. SF6 绝缘电缆:采用六氟化硫气体作为绝缘介质,在高海拔和高污染环境中应用较多。如在吉林扶余三井子风电场一期 49.5MW 工程中,就使用了 220kV SF6 高压断路器。SF6 绝缘电缆具有优异的绝缘性能和压力耐受能力,在特殊环境下能够确保电力传输的可靠性。高铁变电所高压电器的运行与维护中,SF6 断路器也有广泛应用,其结构类型包括落地罐式和瓷柱式。落地罐式断路器的触头和灭弧室装在充有 SF6 气体并接地的金属罐中,便于安装电流互感器,抗震性能好;瓷柱式断路器灭弧室可布置成 “T” 形或 “Y” 形,装设在绝缘支柱上,220kVSF6 断路器随开断电流增大,可制成单断口断路器,布置成单柱式,靠支柱绝缘瓷套对地绝缘。
  1. 油浸纸绝缘电缆:采用纸浸渍油作为绝缘材料,耐热和耐电压能力较高。油浸纸绝缘电力电缆具有抗压强度高,耐热性好,使用寿命长等优点,已广泛用于电缆中,特别是在超高压电缆中,纸绝缘油浸电缆仍处于主导地位。但这种电缆在工作时,浸渍的油会流动,不适合两端安装高度相差较大的地方。其可分为粘性浸渍纸绝缘电力电缆、滴干纸绝缘电力电缆、不滴流纸绝缘电力电缆、充油电缆、充气电缆和管道充气电缆等类型。粘性浸渍纸绝缘电力电缆按结构可分为带绝缘型与分相屏蔽型,带绝缘型省材料但绝缘层中电场强度方向不垂直纸面,一般只用于 10 千伏以下电缆;分相屏蔽型绝缘中电场强度方向垂直于纸面,多用于 10 千伏以上电缆。滴干纸绝缘电力电缆是粘性浸渍纸绝缘电缆的一种,通过增加滴干工艺过程减少浸渍剂含量,提高允许敷设落差,但耐电压强度降低。不滴流纸绝缘电力电缆的浸渍剂在工作温度范围内不流动,呈塑性固体状,敷设落差不受绝缘本身限制。充油电缆利用补充浸渍剂的方法消除电缆中的气隙,可用于 110 千伏及以上线路,分为自容式充油电缆和钢管充油电缆。充气电缆用滴干纸绝缘,充以一定压力的气体,适用于垂直敷设的 10 千伏到 110 千伏线路。管道充气电缆的导电线心置于一个充有一定压力气体的管道中,传输容量大,常用作大容量发电厂的高压引出线,封闭电站与架空线的连接线等。
  1. 绝缘电缆套管:用于保护电缆外层绝缘材料,提高机械性能和耐久性。电缆绝缘护套管是一种电缆上常用的绝缘保护热缩套管,可用作电缆附件中的热缩内护套、外护套,以及外层绝缘防水护套管。按照护套管的常规用途,分为护套管和中壁护套管。辐射交联热缩型护套管通常应用于中低压电力产品的绝缘防护及通讯产品分歧处的防水,产品内壁涂有螺旋型、直涂高性能的热熔胶粘剂,收缩后具有良好的密封效果。电缆绝缘套管具有耐腐蚀、使用寿命长、阻燃耐热性好、强度高刚度高、有柔性能抵御外界破坏、抗外界信号干扰性能良好、内壁光滑不刮伤电缆等特点。其作用包括防电缆受水泥等建材的腐蚀和挤压,方便以后维护换线,为了保护电缆,电缆敷设时在易受外力损伤的部位要加装保护管。例如在电缆工程建设中,能加快电缆工程建设进度,无论是管材还是管件都具有一定柔性,能抵御外界重压和基础沉降所引起的破坏。在家庭装修中,电线套管也非常重要,可方便以后能把电线抽出来,保护电线的绝缘层,防止火灾,电路散热,方便施工等。郑州电缆厂也介绍了电缆套管的作用、型号含义和特性,电缆套管是在电缆敷设安装中起到保护电线、电缆布线的管道,方便电线电缆的穿入与更换,其型号包括电力管道系统、通讯管道系统、单一电线护套管、复合电线护套管、电容式电线护套管、不锈钢护套管、铜护套管等,具有耐腐蚀、阻燃耐热、强度高刚度高、有柔性、抗干扰、内壁光滑等特点,作用是防电缆受腐蚀挤压和方便维护换线。

三、220kv 电缆的介绍


220kv 电缆是用于输电和供电系统的高压电缆,额定电压为 220 千伏,主要作用是将电能从发电厂输送到变电站及各个使用地点。

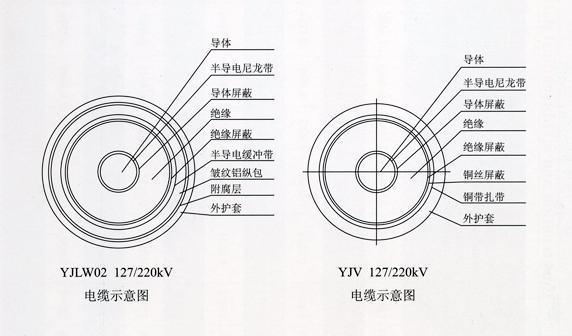

220 千伏电缆通常由多个分层结构组成。最内层是电缆的导体,其外面是绝缘层,然后是屏蔽层和护套层。导体负责电流的传输,绝缘层用于隔离导体和外界环境,屏蔽层用于保护绝缘层免受外界电磁场的干扰,而护套层则用于保护整个电缆免受物理损伤。
常用的电缆绝缘材料包括聚乙烯 (PE)、交联聚乙烯 (XLPE)、橡胶、聚氯乙烯 (PVC) 等。这些材料通常具有良好的绝缘性能,抗化学腐蚀性能好,耐热性强,电气性能稳定,具有较好的电介质强度。其中,交联聚乙烯 (XLPE) 是一种常用于 220 千伏电缆的绝缘材料,它具有高耐热性、低介质损耗、较高的绝缘电阻、抗水解性、热老化性能好等特点。相比于传统的聚氯乙烯 (PVC) 绝缘材料,XLPE 绝缘材料具有更好的电气性能和抗化学腐蚀性能,更适合应用于高压电缆中。其优势在于可以支持更高的电压等级,提供更稳定和可靠的电力传输。同时,由于其低介质损耗,XLPE 电缆的传输损耗较小,节能效果明显。
220 千伏电缆的导体常采用铜和铝两种材料。铜导体具有良好的导电性能和抗氧化性能,而铝导体比铜导体轻便,成本较低。导体的作用是传输电流,保证电能的有效传输。
常用的电缆屏蔽材料包括金属屏蔽层、导电聚合物层和纤维层等。金属屏蔽层通常由铝或铜箔制成,用于阻挡外界电磁场的干扰。导电聚合物层常用于高压电缆的屏蔽,它能均匀地包裹绝缘层,提供良好的屏蔽效果。纤维层则用于防止电缆产生电磁泄漏。

四、220kv 电缆的特点

1. 结构:由导体、绝缘层、屏蔽层和护套层组成,各层分别负责电流传输、隔离、抗干扰和保护作用。

220kv 电缆通常具有多层结构,最内层的导体负责电流传输,将电能从发电厂输送到各个使用地点。导体一般采用铜或铝材料,铜导体导电性能和抗氧化性能良好,铝导体则相对轻便且成本较低。
绝缘层位于导体之外,起到隔离导体和外界环境的作用。常用的绝缘材料有聚乙烯、交联聚乙烯、橡胶、聚氯乙烯等,这些材料具有良好的绝缘性能、抗化学腐蚀性能和耐热性。其中,交联聚乙烯具有高耐热性、低介质损耗、较高的绝缘电阻、抗水解性、热老化性能好等特点,更适合高压电缆使用。
屏蔽层用于保护绝缘层免受外界电磁场的干扰。屏蔽材料包括金属屏蔽层(如铝或铜箔)、导电聚合物层和纤维层等。金属屏蔽层能有效阻挡外界电磁场,导电聚合物层均匀包裹绝缘层提供良好屏蔽效果,纤维层防止电缆产生电磁泄漏。
护套层在电缆的最外层,保护整个电缆免受物理损伤。

2. 绝缘材料:常用聚乙烯、交联聚乙烯等,具有良好绝缘性能、抗化学腐蚀性能和耐热性。

聚乙烯和交联聚乙烯是 220kv 电缆常用的绝缘材料。它们具有良好的绝缘性能,能有效隔离导体与外界环境,防止电能泄漏或短路。同时,抗化学腐蚀性能强,能在各种复杂环境下保持稳定的绝缘性能。耐热性也较好,能够承受电缆在运行过程中产生的热量,确保电缆的安全稳定运行。相比于传统的聚氯乙烯绝缘材料,交联聚乙烯的电气性能和抗化学腐蚀性能更好,支持更高的电压等级,传输损耗较小,节能效果明显。

3. 导体材料:常采用铜和铝,铜导体导电和抗氧化性能好,铝导体轻便成本低。

220kv 电缆的导体常采用铜和铝两种材料。铜导体具有良好的导电性能,能够高效地传输电流,并且抗氧化性能好,使用寿命长。铝导体则相对轻便,成本较低,适合在一些对重量和成本有要求的场合使用。导体的主要作用是传输电流,保证电能的有效传输,满足高压电力输送的需求。

4. 屏蔽材料:包括金属屏蔽层、导电聚合物层和纤维层等,用于阻挡外界电磁场干扰。

220kv 电缆的屏蔽材料多样,金属屏蔽层通常由铝或铜箔制成,能够有效阻挡外界电磁场的干扰,保护绝缘层。导电聚合物层常用于高压电缆的屏蔽,它能均匀地包裹绝缘层,提供良好的屏蔽效果,确保电缆内部的电场分布均匀。纤维层则用于防止电缆产生电磁泄漏,进一步提高电缆的抗干扰性能。

5. 与其他电缆区别:电压等级高、绝缘材料特殊、外径尺寸大、用途范围主要在高压电力输送。

与其他电压等级的电缆相比,220kv 电缆具有明显的特点。首先,电压等级高,能够输送大量的电能,满足大规模用电需求。其次,绝缘材料特殊,常用交联聚乙烯等具有高耐热性、低介质损耗等特点的材料,以适应高压环境。再者,外径尺寸较大,由于其内部结构复杂,包含多层结构,所以外径比一般电缆要大。用途范围主要在高压电力输送,如电网主干线、工业用电、城市供电等,而其他低电压等级的电缆则主要用于低压电气设备的连接和供电。

五、110KV 与 220KV 电缆敷设区别

220KV 电缆在电压水平和传输能力上更高,具有更大导体截面积和更厚绝缘层,相对更大、更重,需要更复杂敷设技术。与 110KV 电缆相比,220KV 电缆的额定电压更高,其绝缘能力更强,能够承受更高的电压水平,具有更大的传输能力和传输距离,适用于更大规模的电力传输和配电系统。由于 220KV 电缆的额定电压更高,通常具有更大的导体截面积和更厚的绝缘层,这使得 220KV 电缆相对更大、更重。在敷设技术方面,220KV 电缆需要更多的材料和更复杂的敷设技术。例如,在 110kV~220kV 高压电缆敷设施工方案中,明确了不同电压等级电缆的施工流程、资源配置、施工方法及工艺要求等。对于 220KV 电缆的敷设,要考虑电缆的重量、尺寸以及复杂的内部结构,合理布置电缆输送机、滑车等设备,确保电缆敷设质量。同时,要对施工环境进行严格要求,如发电所设备、电缆沟、支架等已施工完毕且通过验收,符合敷设 220KV 电缆条件。相比之下,110KV 电缆的敷设相对简单一些,适用于中等规模的电力传输和配电系统。

六、220kv 电缆的安装方法

  1. 设计规划、材料采购、施工准备等基本流程。
    • 设计规划:根据电缆的类型、长度、容量等要求,设计电缆线路的布置方案,并进行线路选线和容量计算。
    • 材料采购:根据设计规划确定所需材料清单,包括电缆、接头、终端等,并进行采购。
    • 施工准备:组织施工人员和设备,准备施工场地,确保施工人员具备必要的培训和安全意识,并保证施工现场的安全。
  1. 正确连接电缆的步骤,包括清理电缆端头、剥离绝缘层等。
    • 清理电缆端头:使用清洁剂去除电缆端头表面的尘埃和污垢,并确保表面干燥。
    • 剥离电缆绝缘层:根据电缆连接的要求,使用相应的剥线钳剥去电缆绝缘层,留下合适长度的裸导体。
    • 准备连接器:根据连接需求选择合适的连接器,并清洁连接器表面。
    • 插入连接器:将裸导体插入连接器的插孔中,并确保与连接器的接触良好。
    • 固定连接器:使用螺母或其他固定装置固定连接器,确保连接稳定可靠。
    • 绝缘处理:在连接部位使用绝缘材料进行绝缘处理,以防止电线间的短路或漏电。
    • 检查连接:进行连接后,使用相应的工具检查连接的紧固程度和绝缘层是否完好。
  1. 特殊环境下连接问题及注意事项。
    • 特殊环境下的连接问题需要特别注意。例如,在海洋环境中,电缆连接面临腐蚀、湿度和盐雾等恶劣条件。在此情况下,应选择耐腐蚀的连接器材料,并采取额外的防腐措施,如涂覆防腐剂或采用防腐涂层。在高温或低温环境下,应选择能够适应温度变化的连接器材料,并确保连接可靠性不受温度影响。在爆炸性环境中,应选择防爆型连接器,以防止火花或电弧引起的爆炸。
    • 在高温环境中,选择具有耐高温性能的连接器,以确保连接的稳定性。在潮湿、腐蚀性气体等恶劣环境中,需要选择具有防水防尘性能的连接器。在低温环境中,一些绝缘材料会变脆,导致绝缘性能下降,需要选择适合低温环境的绝缘材料。在受到强风、地震等自然灾害可能发生的环境中,需要确保设备和连接器的固定可靠。
  1. 电缆连接质量检测方法,如直流电阻测试、绝缘电阻测试等。
    • 直流电阻测试:通过测量电缆连接点的直流电阻来判断连接是否良好。电缆连接点的直流电阻越小,说明连接越好。
    • 绝缘电阻测试:使用绝缘电阻测试仪测量连接端头的绝缘电阻,评估绝缘性能。绝缘电阻越大,说明绝缘性能越好。
    • 高压测试:使用高压试验仪对电缆连接进行高压测试。高压试验可以检测连接的绝缘性能和耐电压能力。
    • 温升测试:通过在连接处流过额定电流,测量连接点的温升情况,判断连接的接触状态和传导能力。
    • 红外热成像:使用红外热成像仪对电缆连接进行检测,可以发现连接点的热点和异常温度现象。这些测试方法可以综合应用,对电缆连接进行全面的质量评估。在实际应用中,根据需要和实际情况选择合适的测试方法,并根据测试结果对连接进行调整和维修。

七、220kv 电缆的维护保养

1. 维护方法:清洁电缆、检查绝缘状态、接头和附件等。

220 千伏电缆的维护和保养方法包括以下几个方面:
  • 清洁电缆:定期清洁电缆外表面,防止灰尘和污垢积聚,影响电缆的散热和绝缘性能。
  • 检查绝缘状态:定期检查电缆绝缘状态,可使用绝缘电阻测试仪进行绝缘电阻测试,确保绝缘性能正常。
  • 检查接头和附件:定期检查电缆接头和附件的状态,包括连接紧固情况、接地连接情况以及表面是否有损伤或腐蚀。

2. 维护流程:制定计划、准备工具、清洁电缆等步骤。

维护 220 千伏电缆的流程通常包括以下几个步骤:
  • 制定维护计划:根据电缆的使用情况和维护要求,制定适当的维护计划,包括维护周期、维护内容等。
  • 准备工具和设备:准备所需的工具和设备,如清洁工具、绝缘测试仪器等。
  • 清洁电缆:使用合适的清洁工具清洁电缆的外表面,确保其清洁和干燥。
  • 检查绝缘状态:使用绝缘电阻测试仪器对电缆进行绝缘电阻测试,记录测试结果并进行评估。
  • 检查接头和附件:检查电缆接头和附件的连接情况、表面状态等,确保其正常运行和无损伤。
  • 清理导电屏蔽层:清理电缆的导电屏蔽层,防止其积聚灰尘和污垢影响导电性能。
  • 更新维护记录:记录维护日期、维护内容、测试结果等,并更新电缆的维护记录。

3. 对有差异电缆的额外维护措施。

对于保养有差异的 220 千伏电缆,需要采取以下额外措施:
  • 定期巡检:增加巡检频率,加强对电缆的定期巡视,以便及时发现异常情况。
  • 重点维护:对于容易出现故障或问题的部位,如接头、附件等,进行重点维护和检查。
  • 频繁测试:增加测试频率,特别是对于绝缘状态和导电屏蔽层的测试,以确保其良好的工作状态。
  • 使用优质附件:选择优质的电缆附件,如接头、绝缘套管等,以增加电缆的可靠性和耐用性。
  • 存储保管:对于备用电缆,需要定期检查和保养,确保其质量和性能不受损害。

4. 维护成本分析。

220 千伏电缆的维护成本包括人工、设备和材料成本等多个方面。具体维护成本因电缆的长度、使用环境、维护要求等因素而异。维护成本主要包括以下几个方面:
  • 人工成本:维护人员的工资和培训成本,以及巡检和维护的劳动力成本。
  • 设备成本:维护所需的设备、工具和仪器的购置、维修和更新成本。
  • 材料成本:维护所需的清洁剂、绝缘材料、接头和附件等材料的购置成本。
  • 故障修复成本:如果发生电缆故障或意外损坏,还需考虑维修和替换电缆的成本。

5. 意外损坏电缆的维修方案。

对于意外损坏的 220 千伏电缆,有以下几种维修方案:
  • 简单修复:对于小范围的损坏或破损,可以使用绝缘胶带、绝缘套管等绝缘材料进行简单修复。
  • 替换附件:如果损坏的是电缆的附件,如接头、绝缘套管等,可以单独替换附件进行维修。
  • 段间互换:如果损坏的是电缆的一小段,可以将损坏段剪断并进行段间互换,使电缆恢复正常。
  • 整体替换:如果损坏范围较大或维修无效,可能需要整体替换电缆,并根据具体情况进行重新布线。
  • 进一步检修:如果损坏原因不明或有其他潜在问题,可能需要进一步检修和分析损坏原因,以避免再次发生类似问题。
